一、概述
1.1應用
D30-XD3012(DTU)配電自動化終端是采用進口高速采樣芯片和32位微處理器芯片相結合的新型配電站所測控終端，能快速穩定的完成對高壓開關的監控。它集保護、測量、控制、通訊等功能于一體，具有集成度高、配置靈活等特點。廣泛應用于環網柜、小型開閉所、箱變等場所，可與配電網自動化主站和子站系統配合，實現多條線路電量的采集和控制，檢測故障、故障區域定位、隔離及非故障區域恢復供電，提高供電可靠性?？梢詭椭到y(tǒng)識別線路瞬時性故障與永久性故障，可自動消除瞬時故障對線路的影響，又可隔離永久故障段，避免造成長時間的大面積停電，自動恢復非故障區段電網供電，從而經濟實用地實現配網自動化。
1.2功能簡介
1.2.1故障檢測功能
1.2.1.1主要故障處理功能:
(1)三段式過流保護跳閘功能:跳閘、告警可選擇;
(2)過負荷:跳閘、告警可選擇;
(3）單相接地保護功能:接地故障跳閘;
(4)過壓保護功能:告警;
(5)低壓保護功能;告警;
(6)PT斷線:單相和三相PT斷線;
(7)三次重合閘:當重合于故障線路時，以后加速跳開;
(8）故障錄波:可啟動故障錄波功能
(9)支持雙路交流電源供電，具有雙電源自動切換功能;
(10)具備后備電源（蓄電池）供電功能;
1.2.1.2故障判別功能:
終端根據采集的電流大小及設置的定值，能夠判別故障電流，快速計算故障電流大小，并將故障信息及性質主動上報給主站或子站(狀態變位優先傳送)，以便進行故障隔離。
1.2.1.3遙測越限檢測功能
(1)電流越限檢測;
(2)電壓越限檢測;(3)零序電壓越限檢測;(4)零序電流越限檢測。
終端根據采集的電流、電壓大小及設置的定值，將產生的越限信息主動上報給主站或子站。
1.2.2通信功能
1.2.2.1通信配置包括以太網口和串行通信口:
(1)基本配置2個以太網口，支持10/100BASE-T自適應以太網絡通信;
(2)4個串行通信口，支持RS-485/RS-232通信。
1.2.2.2支持多種類型的通信方式:
(1）支持基于光纖的網絡通信方式;(另加裝光纖交換機)
(2）支持電力載波通信方式;
(3）支持無線通信(GPRS);配套GPRS/CDMA智能無線通信模塊與主站或相關人員的手機進行通信。
1.2.2.3支持通信口多種規約靈活配置:
(1)個通信口實現與多個主站和子站進行通信;
(2)支持IEC608-70-5-101、IEC60870-5-104等多種通信規約與主站和子站進行通信。
1.2.3遙控功能
(1）終端接收并執行來自主站或子站的遙控命令，完成開關的分、合閘操作;
(2）具有遠方/本地轉換開關:轉換開關控制權限，可就地實現開關的分、合閘操作;(3）軟硬件防誤動措施，保證控制操作的可靠性;
1.2.4遙測功能
遙測量采集:包括Ua，Ub、Uc、la、lb、lc、F、P、Q、cOS、I0、UO等模擬量。采集蓄電池電壓直流量、電流電壓2~13次諧波分量等。
1.2.5遙信功能
采集遙信變位、事故遙信并向主站或子站發送狀態量，存儲事件順序記錄(SOE)。遙信分辨率小于2ms。遙信輸入信號以空接點的方式送入遙信采集模塊進行處理。
軟件濾波時間可設，從而確保穩定的遙信動作時才產生遙信變位，減少遙信的誤報。
(1）采集開關和刀閘的合、分狀態量信息;
(2)采集終端電源狀態信息;
(3）采集終端故障、異常信息等虛擬遙信;
(4）遙測越限、過流、接地等虛擬遙信;
1.2.6參數設置功能
終端具有參數遠方設置功能和當?shù)卦O置功能，接收主站或子站的參數設置及定值修改，子站或主站可隨時召喚終端的當前定值。
1.2.7電源失電保護功能
終端電源失電時，終端的實時信息在內部掉電保護的存儲器中保存。
1.2.8對時功能
終端具備主站及終端自身對時功能?？梢酝ㄟ^維護軟件或者主站對時命令對終端進行對時。
1.2.9自診斷功能
具備自診斷功能。自檢異常時，發出告警并點亮告警指示燈，同時閉鎖分、合閘回路。
1.2.10歷史記錄及上報功能
裝置具有事件順序記錄SOE，可反映故障發生時的事件性質（如過負荷、過流)、發生時間;SOE數量多達256條以上。
記錄系統遙信信息及故障發生、系統運行狀態信息。
(1)告警記錄:主要對三相過電流、過壓、過負荷進行檢測并上報;
(2)遙控信息:記錄遙控發生的時刻、狀態及類型并上報;
(3)遙信變位:記錄遙信變位的時間及狀態并上報。
1.2.11當?shù)卣{試功能
(1)終端有專用調試接口RS232，供便攜機當?shù)卣{試使用;
(2)終端面板上配有各種運行指示燈，如電源運行指示燈、線路故障指示燈、通訊指示燈等。
1.3特點
配電自動化終端以高性能32位微處理器為硬件開發平臺，以高效嵌入式實時操作為軟件開發平臺。具有以下鮮明的技術特點:
1.3.1統一的核心公共平臺
平臺:統一的嵌入式軟硬件組合平臺，支持高速以太網總線以及CAN總線，接口容量大。存儲:大容量的FALSH及RAM，可以記錄位置、事故遙信變位SOE等事件順序記錄。
1.3.2多樣化配置的通信方式、通信規約
硬件配置:獨立通信管理模塊，硬件配置支持主備互換，冗余設計。
軟件配置:支持多種通信方式和多種通信規約，可同時與多個不同級別的主站通信。
1.3.3遙信、遙控、遙測靈活配置
真正模塊化設計，三遙功能模塊標準通用，任意模塊的損壞不影響其它模塊及系統的運行。三遙點數在測控單元最大容量范圍內，可以根據需要擴展三遙功能模塊。
1.3.4智能化電源管理
電源實時監視，交流失電及電池欠壓告警。電池在線管理，支持手動及遠方活化。
電池充放電保護，低于放電關斷點時自動切斷電池供電。
可為終端、通信設備、遙信、遙控提供多種工作電源，有輸出短路保護。支持接入鉛酸蓄電池、鋰電池。
1.3.5簡易維護
提供各種指示燈指示運行狀態。
提供遠程和本地維護接口，運行人員可在本地或主站等遠方對其進行維護。
二、通用技術數據
2.1電氣技術參數
2.1.1額定數據
工作電壓:AC/DC220V或AC/DC110V或DC48V或DC24V,波動為額定電壓80~120%遙信電壓:DC24V或DC48V或DC220V;
額定電壓:AC 220V或AC100V;
額定電流:AC 5A或AC 1A;
頻率:50Hz;
2.1.2功率消耗
交流電壓:<0.5VA/相;交流電流:<0.75VA/相;整機功耗: ≤30VA
2.1.3過載能力
交流電壓:1.2倍額定電壓:連續工作;交流電流:1.2倍額定電流:連續工作;20倍額定電流:1秒。
2.2主要技術指標
2.2.1遙信分辨率不大于2 ms2.2.2遙控輸出
交流220V回路: AC250V，8.0A直流回路:DC24V,8A
接點壽命:大于100000次
2.2.3電源
主電源:交流220V，允許偏差-20%~+20%;具備雙路交流電源自動切換功能;
備用電源:可根據客戶需求配置;(不同容量及電壓的鉛酸免維護蓄電池、鋰電池、超級電容等);
開關操作電源輸出電壓/功率: +24V，短時450W(負載接開關3~5s內);(可根據需求調整)。

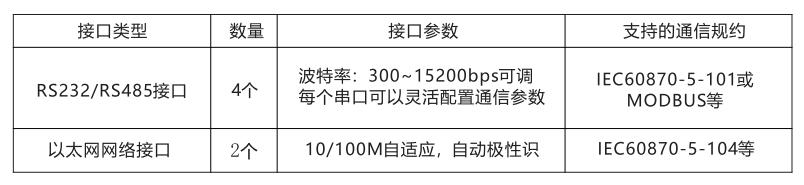

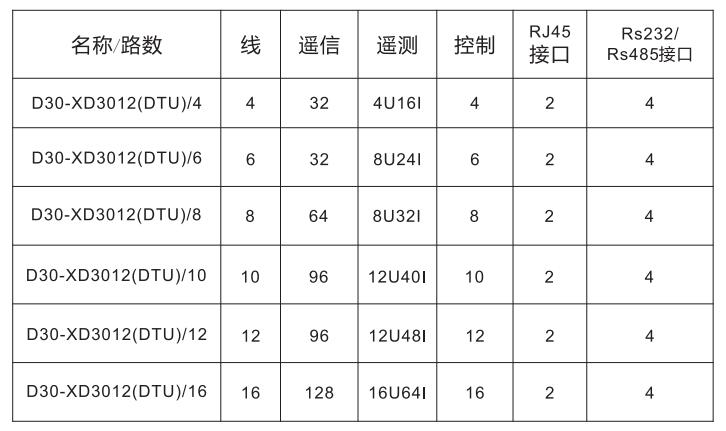

2.2.4通訊接口
快速瞬變干擾試驗、高頻干擾試驗、浪涌試驗、靜電放電干擾試驗、輻射電磁場干擾試驗均滿足DL/T721-2013《配電網自動化系統遠方終端》規定中的4級要求;
平均無故障時間不小于50000小時。
2.2.5可靠性
快速瞬變干擾試驗、高頻干擾試驗、浪涌試驗、靜電放電干擾試驗、輻射電磁場干擾試驗均滿足DL/T721-2013《配電網自動化系統遠方終端》規定中的4級要求;
平均無故障時間不小于50000小時。
2.2.6絕緣性能
輸入、輸出回路對地和各回路之間的絕緣電阻不低于5MQ2。
電源、交流輸入、輸出回路及輸出繼電器常開觸點之間能承受額定功率為50Hz、有效值為2.0kV，時間為l分鐘的交流耐壓試驗，無擊穿與閃絡現象。
電源、輸入、輸出回路對地和各回路之間承受5kV標準雷電波的短時沖擊電壓。
2.3使用環境條件
2.3.1工作環境
環境溫度:工作:- 20℃ ~ +70℃;
貯存: - 30C ~ +80°℃在極限值下不施加激勵量，裝置不出現不可逆變化，溫度恢復后裝置應能正常工作。包裝后的裝置應保存在相對濕度大氣壓力:80~110kPa (相當海撥高度2km及以下);
相對濕度:不大于95%，無凝露;
其它條件:裝置周圍的空氣中不應含有帶酸、堿腐蝕或爆炸性的物質。
2.3.2機械性能
機箱防護性能:室內防護等級不低于GB/T4208規定的IP20級要求;室外防護等級不低于GB/T4208規定的IP54級要求;
工業級產品:溫度范圍(-40°℃～+70°C)，防磁、防震、防潮、防雷、防塵、防腐蝕;柜式安裝，擴展方便。
2.4電磁兼容
符合IEC電磁兼容檢測標準。
三、裝置示意圖

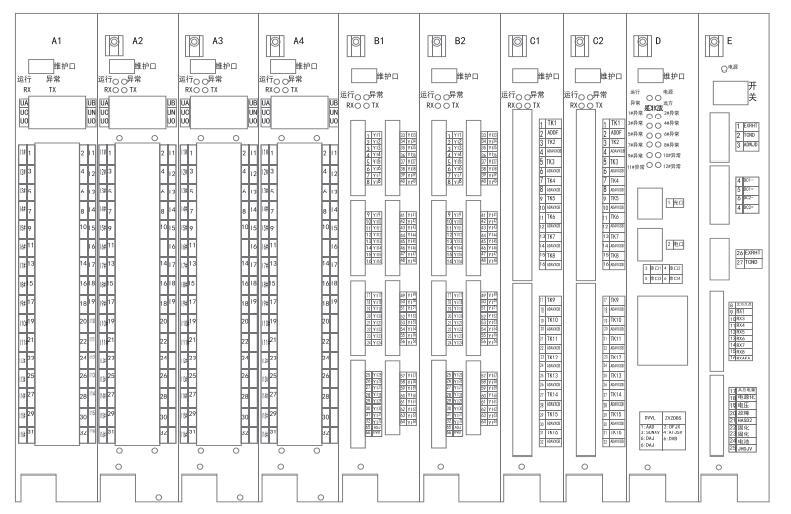

裝置背板示意圖

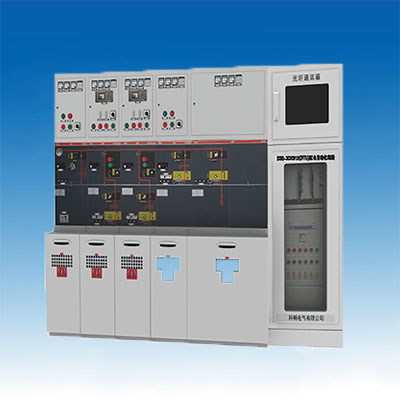

四、配電自動化遠方終端箱體外觀結構尺寸

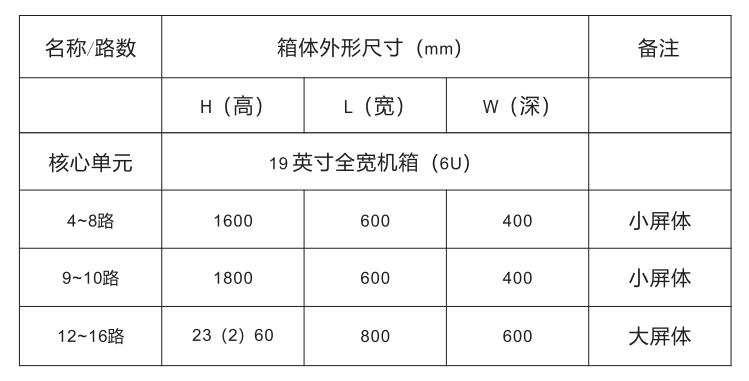

5.1常見屏體外形尺寸表
5.1常見屏體外形尺寸表
