一、諧波危害及治理的意義
隨著電力電子技術的廣泛應用和發展，電力系統中非線性負載日益增多，如整流器、變頻器、UPS、家用電器及計算機等。這些非線性負載會產生諧波電流并注入到電網中，使電網中的電壓波形產生畸變，從而造成電網的諧波"污染"。另外，沖擊性、波動性負載，如電弧爐、焊接設備等在運行中不僅會產生大量的高次諧波，而且會使電壓波動、閃變、三相不平衡日趨嚴重，危害電網的安全運行。
1、諧波的危害
概括起來主要有以下幾個方面:
對供電設備的危害
●電力變壓器和發電機損耗增大，產生過熱，降低輸出功率;
●電纜過熱，絕緣老化;
●保護裝置產生誤動、拒動，直接危及電網的安全運行;
●電抗器、電力電容器過流發熱,甚至燒毀;
對用電設備的危害
●伺服電機產生脈動，交流電機產生振動，噪音增大，甚至燒毀;
●晶閘管觸發裝置發生觸發錯誤，導致設備出現故障;
●電網中廣泛使用的各種儀表，如電壓表、電流表、功率表和電度表等產生誤差;
●對通訊系統產生干擾，降低信號的傳輸質量，破壞信號的正常傳遞，甚至損壞通信設備;
●照明設備和顯示器產生閃爍;
對電網的危害
●諧波電流在電網中流動，增加電網損耗，影響電網及各種電氣設備的經濟運行;
●大大增加了電網中發生諧振的可能，而導致過電壓或過電流，引發嚴重的事故;與此同時，生產、生活過程的自動化和智能化以及各種復雜的精密設備，對電能質量也提出了更高的要求，因此諧波治理已成為電力系統亟待解決的問題。
2、諧波治理的意義
●減少諧波造成的損耗，節能增產，保護環境，減少諧波污染公共電網;改善供電系統電網效率和電力品質;
●減少供電系統變壓器、斷路器的擴容投資，相對增加變壓器供電容量;
●諧波指標滿足國家標準要求，其他電能質量指標有效改善;
●保護用電設備，減少設備維修及更換，延長用電設備的壽命;保證通訊、網絡設備等的正常運行。

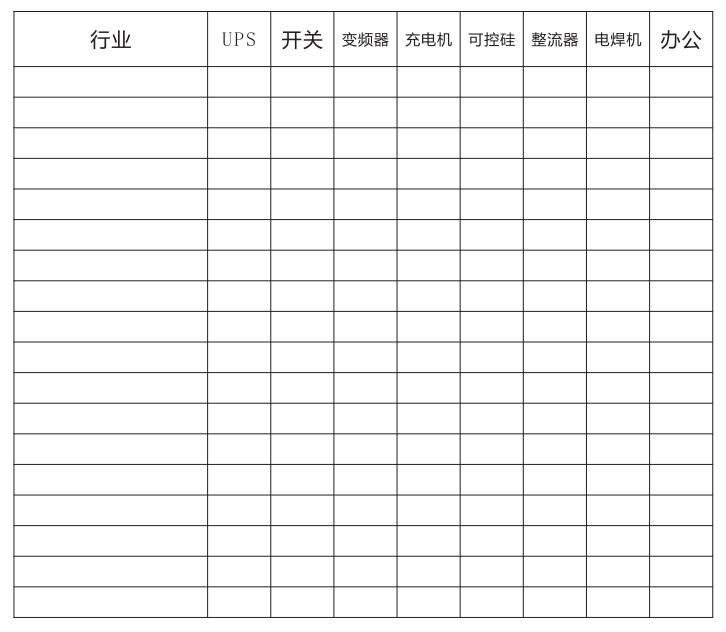

3、諧波分布的主要行業和設備
二、產品概述

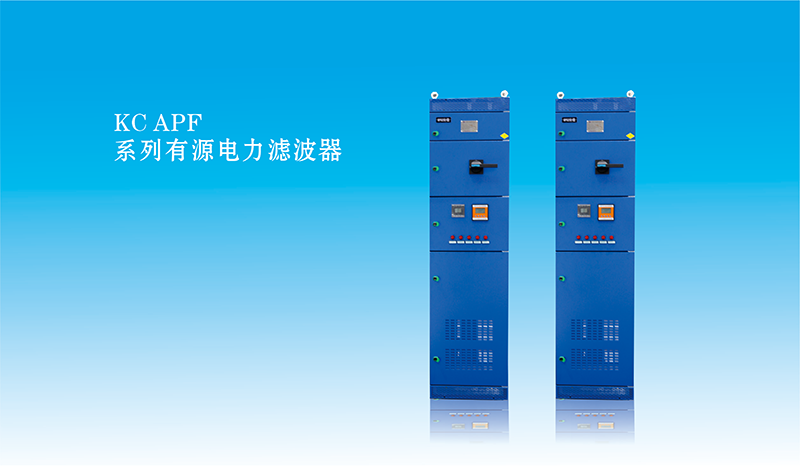

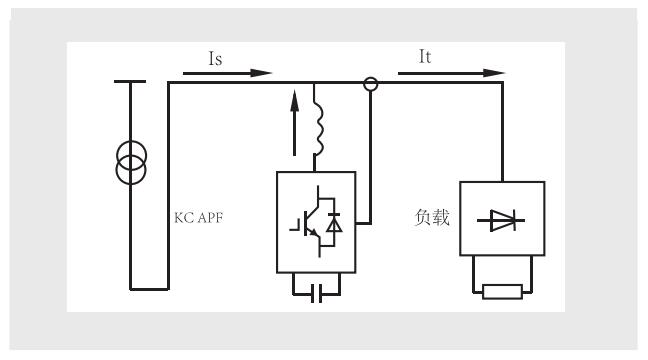

科暢電氣研發的KC APF 系列有源電力濾波器集動態濾波及動態補償于一體，可以靈活設置，性能優越，具有響應速度快、濾波效率高、安裝和操作容易、維護簡單，并且濾波性能不受系統參數影響，是理想的濾波補償產品之一。KC APF 采用高性能控制芯片和全控型電力電子器件，運用先進的控制理論和全數字控制方法，實時檢測電網中負載電流，快速分離出諧波電流分量，并根據諧波電流的大小產生控制指令，實時將大小相等、方向相反的補償電流注入到電網中，實現瞬時濾除諧波。同時還可以提供超前或滯后的無功電流，用于改善電網的功率因數和實現動態無功補償。
1、技術原理

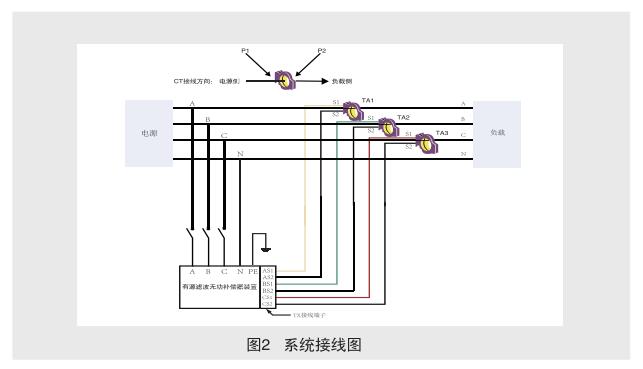

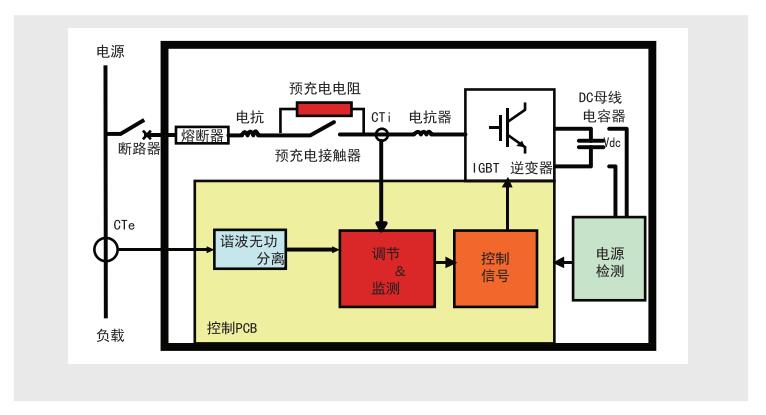

如上圖所示，斷路器合閘后，KC APF首先通過預充電電阻對DC母線的電容器充電，這個過程會持續10秒鐘，防止上電后對DC母線電容器的瞬間沖擊。當母線電壓Vdc到達額定值后，預充電接觸器閉合。當KC APF失電時，接觸器才會打開。
控制板通過CTi采集負載電流信號，諧波分離模塊將其中的基波成分移去后，所得到的諧波成分送到調節和監控模塊。該模塊有兩個功能，一是可以產生調節諧波電流給控制信號模塊;二是對系統所有功能進行監測?？刂菩盘柲K產生驅動信號觸發IGBT變換器，向系統反送補償諧波電流。
2、效果解析
六脈波整流設備是工業系統中應用普遍的非線性負載，其諧波主要為5、7、9、11、13次諧波。

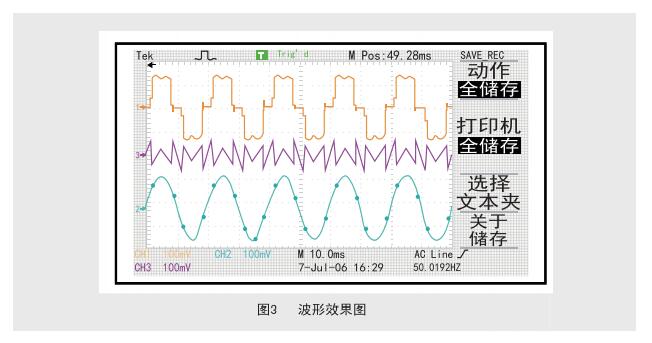

下圖為KCAPF系列有源電力濾波器在六脈波整流設備應用實例，圖3中黃色為補償前錄波電流，紫色為補償電流，藍色為補償后錄波電流，通過KCAPF投入前后諧波含量對比可以看出，KC APF有源電力濾波器有強大的諧波抑制能力。
3、執行標準
●GB/T 3859.1-1993半導體變流器基本要求的規定
●GB/T 13422-1992半導體電力變流器電氣試驗方法
●IEEE519-1992 電源系統的諧波控制的推薦實施規范和要求
●GB/T14549-93 電能質量-公用電網諧波
●GB/5 18481-2001《電能質量監測設備通用要求》
●IEC61000-4-30 《測試和測量技術電能質量測量方法》
●JG/T417-2013 《建筑電氣用并聯有源電力濾波裝置》
●YD/T 2323-2011《通信用低壓并聯有源電力濾波器》
●JB/T 11067-2011 《低壓有源電力濾波裝置》
●DL/T 1216-2013 《配電網靜止同步補償裝置技術規范》
●GB/T 3797-2005《電氣控制設備》
三、 性能特點
選擇高速信號處理器，采用雙閉環控制技術，0.1ms 動態響應速度，確保諧波檢測準確、濾除率高，同時濾波范圍廣，可同時濾除2次到50次的諧波電流;設備自身具有完善的保護體制和智能控制方法，可以自動監測各部分的運行狀況，并根據溫度自動限流，保證裝置長期穩定運行;同時避免與用戶系統發生諧振，最大限度保障用戶設備安全運行。
1、兼顧補償
在濾波同時，兼容大范圍的無功功率補償(感性和容性)，采用諧波和無功補償?shù)膬?yōu)化策略，使用戶電能質量的治理更優;可以與傳統的無源濾波補償裝置組合使用，獨特的控制算法確保二者之間完美的結合。
2、使用簡潔方便
顯示操作界面采用新型觸摸屏，操作簡單方便;顯示界面可以實時顯示電壓、電流、諧波等各參數;菜單設置靈活，可以選擇消諧模式、無功補償模式或諧波無功同時補償模式，通過軟件設定電流互感器變比及極性，根據需要設置目標功率因數以及輸出電流大小，并可以實時故障記錄和事件記錄。
無需進行復雜的電網分析，設計選型簡單，安裝和操作容易，進線方式靈活，可選擇頂部進線方式或底部進線方式，若選配特制的變壓器，可以應用電壓等級更高的場合。
3、運行安全可靠
考慮嚴酷工業環境需求，器件均經嚴格篩選，核心部件都采購自國際知名廠家，四級電磁兼容設計，完善冗余保護措施，確保裝置能夠長期穩定運行。
四、技術優勢
● 25~600A全系列產品
●模塊、機柜兩種結構模式
●諧波、無功及不平衡負載三種補償模式·大于97%工作效率，損耗小
●全數字控制方式
●同時濾除2~50次諧波，也可選擇特定次數諧波濾除·響應時間<100 us，全響應時間<10ms (1/2周波)
●快速FFT及瞬時無功等五種算法模式
●7英寸全功能觸摸屏監控系統
●可以實現相同及不同型號間有源濾波器無限并聯
五、型號參數

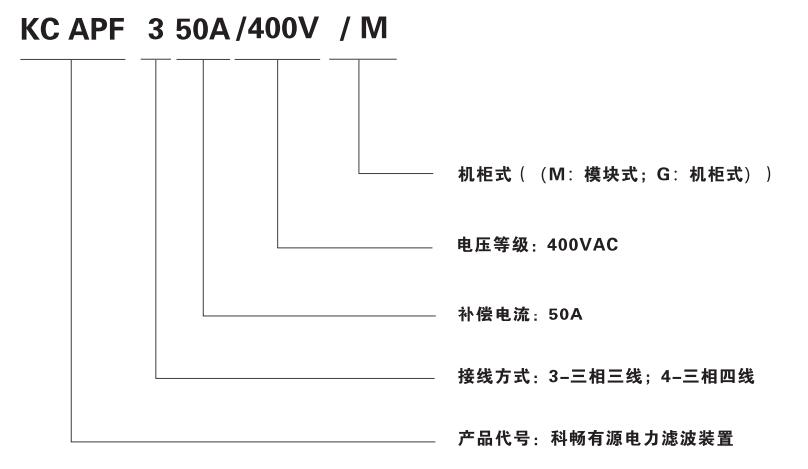

1、型號說明

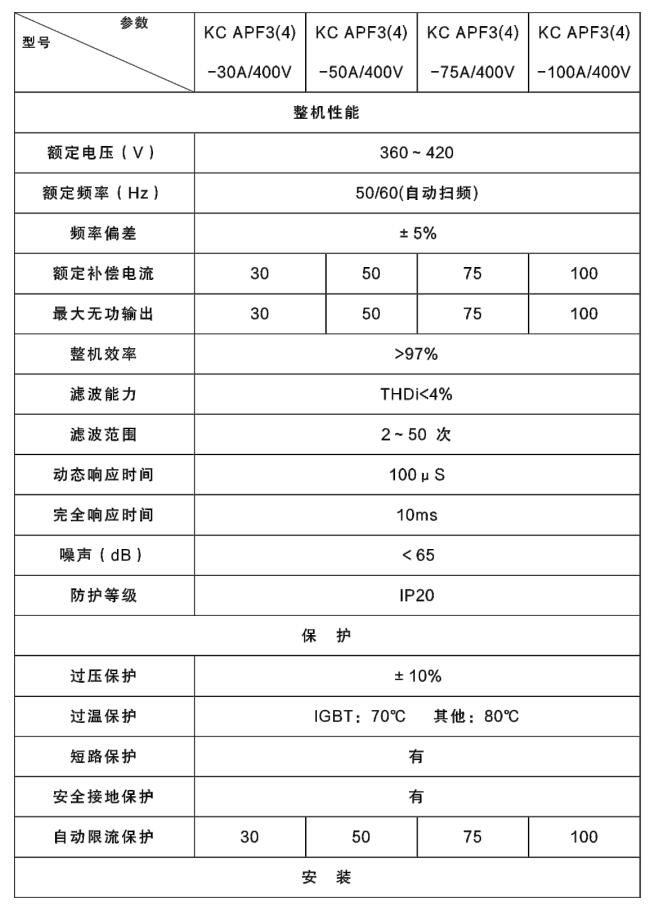

2、模塊型號參數

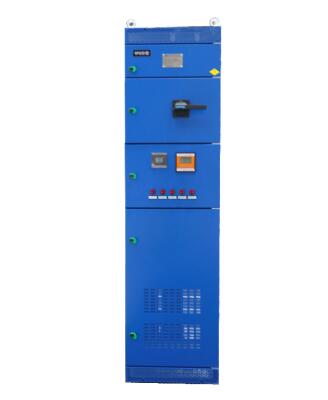

3、模塊式柜機外形
多種規格模塊可以任意組合成不同容量的柜機，下表為不同規格模塊參數，包括模塊的尺寸等，便于用戶根據不同模塊尺寸設計外部柜體尺寸。
最小柜體尺寸mm(高*寬*深)∶
300安—600安:2200×600×800
200安—250安: 2200*600*800
50安—175安: 2200*600*800
六、解決方案
科暢電氣根據用戶不同的需求，為用戶量身定制電能質量一體化解決方案?？茣畴姎庥袑I(yè)的技術人員從供配電系統設計環節開始積極與客戶溝通，為客戶提供電能質量評估、諧波治理及使用有源電力濾波技術的解決方案，并提供電能質量檢測、有源電力濾波器安裝、操作培訓及售后支持全系列服務。
1、電能質量一體化解決方案
●了解客戶供配電設計、設備運行情況及達到的諧波治理效果
●確立客戶供配電中主要的諧波源，根據負載參數計算諧波含量大小或現場實際采集電能質量數據
●根據諧波分布、數據分析和治理需求提出多種電能質量綜合治理方案
●協助客戶選擇合適的方案
●設備安裝及客戶操作培訓
●使用效果現場檢測，設備驗收
2、新項目配電設計
科暢電氣電氣工程師主動與供配電設計工程師溝通交流，了解供配電設計規劃，為用戶提供電能質量解決方案。
3、技術改造項目
對實際已運行供配電工程實施電能質量升級改造，科暢電氣以專業的技術和先進的測試分析儀器為用戶提供電能質量測試數據、定制化解決方案、設備安裝及售后一體化服務。
